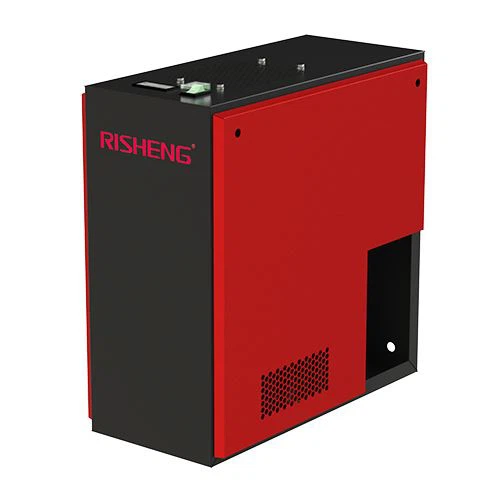

Nén khí: Không khí nén đi vào máy sấy lạnh ở nhiệt độ cao do quá trình nén. Không khí cũng có thể chứa độ ẩm và các hạt dầu.
Làm mát trước: Không khí nén nóng đầu tiên được làm mát trước bằng cách đi qua bộ trao đổi nhiệt, sử dụng không khí mát đi ra để giảm nhiệt độ. Quá trình này giúp tiết kiệm năng lượng bằng cách thu hồi một phần hơi lạnh từ không khí thoát ra.
Làm mát và ngưng tụ: Không khí được làm mát trước sau đó đi vào hệ thống làm mát dựa trên chất làm lạnh, tại đó không khí được làm mát thêm đến điểm dưới điểm sương. Điều này khiến độ ẩm trong không khí nén ngưng tụ thành các giọt nước.
Tách nước: Nước ngưng tụ được tách khỏi không khí bằng bộ tách ẩm. Nước này sau đó được tự động xả ra khỏi hệ thống để đảm bảo không khí khô thoát ra khỏi thiết bị.
Làm nóng lại và phân phối: Sau khi loại bỏ độ ẩm, không khí đã làm mát được làm nóng lại một chút khi đi qua bộ trao đổi nhiệt. Điều này đảm bảo rằng không khí nén được phân phối khô nhưng không quá lạnh, giúp ngăn ngừa ngưng tụ trong thiết bị hạ lưu.
| Tham số | RSLF-12-HP đến RSLF-150-HP | RSLF-200-HP đến RSLF-800-HP |
| Dung tích | 1,2~80 m3/phút | 1,2~80 m3/phút |
| Áp suất làm việc tối đa | Nhỏ hơn hoặc bằng 4,5 MPa (45 barg) | Nhỏ hơn hoặc bằng 4,5 MPa (45 barg) |
| Nhiệt độ đầu vào tối đa | 60 độ | 60 độ |
| Nhiệt độ môi trường tối đa | 50 độ | 50 độ |
| Nhiệt độ môi trường tối thiểu | 5 độ | 5 độ |
| Nhiệt độ nước làm mát tối đa | 35 độ | 35 độ |
| Loại làm mát | Làm mát bằng không khí | Làm mát bằng không khí cho RSLF-12-HP đến RSLF-150-HP |
| Làm mát bằng nước từ RSLF-150-HP trở lên | Làm mát bằng nước | |
| Nguồn điện | 220V/1Ph/50Hz/60Hz | 380V/3Ph/50Hz/60Hz |
| Chất làm lạnh | R134a/R407C | R134a/R407C |
| Tình trạng được đánh giá | ||
| Áp suất làm việc định mức | 4.0MPa | 4.0MPa |
| Nhiệt độ đầu vào | 38 độ | 38 độ |
| Nhiệt độ môi trường | 38 độ | 38 độ |
| Nhiệt độ nước làm mát | 32 độ | 32 độ |
| Điểm sương áp suất (PDP) | 3-10 độ | 3-10 độ |
Điều kiện được đánh giá
Áp suất làm việc: 4.0Mpag / 580psig
Nhiệt độ đầu vào: 38 độ / 100 ℉
Nhiệt độ môi trường: 38 độ / 100 ℉
Phạm vi làm việc
Áp suất làm việc tối đa: 4,5Mpag / 653psig
Nhiệt độ đầu vào tối đa: 60 độ / 140 ℉
Nhiệt độ môi trường tối đa: 50 độ / 122 ℉
Nhiệt độ môi trường tối thiểu: 5 độ / 41 ℉
| Thông số kỹ thuật | |||||||||
| Người mẫu | Kết nối không khí | Dung tích | Nguồn điện | hấp thụ Công suất (kW) |
Kích thước mm | Cân nặng (kg) |
|||
| m³/phút | CFM | V/Ph/Hz | L | W | H | ||||
| RSLF-12-HP | Rc1/2" | 1.2 | 42 | 230/1/50 | 0.26 | 600 | 310 | 500 | 35 |
| RSLF-15-HP | Rc1/2" | 1.5 | 53 | 230/1/50 | 0.28 | 600 | 310 | 500 | 35 |
| RSLF-18-HP | Rc1/2" | 1.8 | 64 | 230/1/50 | 0.3 | 600 | 310 | 500 | 35 |
| RSLF-24-HP | Rc3/4" | 2.4 | 85 | 230/1/50 | 0.46 | 750 | 360 | 550 | 50 |
| RSLF-30-HP | Rc3/4" | 3 | 106 | 230/1/50 | 0.5 | 750 | 360 | 550 | 50 |
| RSLF-36-HP | Rc3/4" | 3.6 | 127 | 230/1/50 | 0.53 | 750 | 360 | 550 | 55 |
| RSLF-40-HP | Rc3/4" | 4 | 141 | 230/1/50 | 0.55 | 750 | 360 | 550 | 55 |
| RSLF-60-HP | Rc1-1/4" | 6 | 212 | 230/1/50 | 0.8 | 750 | 550 | 880 | 80 |
| RSLF-80-HP | Rc1-1/4" | 8 | 282 | 230/1/50 | 0.85 | 750 | 550 | 880 | 80 |
| RSLF-90-HP | Rc1-1/4" | 9 | 318 | 230/1/50 | 0.9 | 750 | 550 | 880 | 80 |
| RSLF-100-HP | Rc1-1/4" | 10 | 353 | 230/1/50 | 1.1 | 750 | 550 | 880 | 80 |
| RSLF-120-HP | Rc1-1/4" | 12 | 424 | 230/1/50 | 1.22 | 750 | 550 | 880 | 80 |
| RSLF-150-HP | Rc1-1/4" | 15 | 530 | 230/1/50 | 2.1 | 1100 | 860 | 1200 | 150 |
| RSLF-200-HP | Rc1-1/4" | 20 | 706 | 230/1/50 | 2.3 | 1100 | 860 | 1200 | 150 |
| RSLF-250-HP | Rc2-1/2" | 25 | 883 | 400/3/50 | 2.8 | 1100 | 900 | 1550 | 270 |
| RSLF-300-HP | Rc2-1/2" | 30 | 1059 | 400/3/50 | 2.9 | 1100 | 900 | 1550 | 270 |
| RSLF-350-HP | Rc2-1/2" | 35 | 1236 | 400/3/50 | 3.1 | 1100 | 900 | 1550 | 300 |
| RSLF-400-HP | Rc2-1/2" | 40 | 1412 | 400/3/50 | 4.2 | 1100 | 900 | 1550 | 350 |
| RSLF-500-HP | Rc2-1/2" | 50 | 1766 | 400/3/50 | 4.56 | 1100 | 900 | 1550 | 470 |
| RSLF-600-HP | DN80 | 60 | 2119 | 400/3/50 | 5.6 | 1450 | 1130 | 1650 | 550 |
| RSLF-700-HP | DN80 | 70 | 2472 | 400/3/50 | 5.8 | 1450 | 1130 | 1650 | 570 |
| RSLF-800-HP | DN80 | 80 | 2825 | 400/3/50 | 5.94 | 1450 | 1130 | 1650 | 600 |
Câu hỏi thường gặp:
1. Tại sao khí nén đi vào máy sấy lạnh ở nhiệt độ cao?
Không khí nén được làm nóng trong quá trình nén do áp suất tăng, làm tăng nhiệt độ của nó. Nhiệt này cần được quản lý để ngăn ngừa hư hỏng thiết bị và loại bỏ hiệu quả độ ẩm và chất gây ô nhiễm khỏi không khí nén.
2. Bộ trao đổi nhiệt đóng vai trò gì trong quá trình làm mát trước của khí nén?
Bộ trao đổi nhiệt làm giảm nhiệt độ của khí nén nóng bằng cách sử dụng khí lạnh thoát ra từ hệ thống. Quá trình này giúp cải thiện hiệu quả năng lượng bằng cách thu hồi một phần khí lạnh và giảm khối lượng công việc cho hệ thống làm lạnh.
3. Độ ẩm được loại bỏ khỏi khí nén như thế nào trong quá trình làm mát và ngưng tụ?
Không khí được làm mát trước đi vào hệ thống làm mát dựa trên chất làm lạnh, nơi không khí được làm mát đến nhiệt độ dưới điểm sương. Điều này khiến độ ẩm trong không khí ngưng tụ thành các giọt nước, sau đó có thể được tách ra và xả ra ngoài.
4. Điều gì xảy ra với nước sau khi ngưng tụ từ không khí nén?
Khi độ ẩm ngưng tụ thành các giọt nước, nó được tách ra khỏi không khí bằng bộ tách ẩm. Sau đó, nước được tự động xả ra khỏi hệ thống để ngăn ngừa tích tụ và đảm bảo chỉ có không khí khô được đưa đến thiết bị hạ lưu.
5. Tại sao không khí đã làm mát lại được làm nóng một chút trước khi giao hàng và lợi ích của nó là gì?
Quá trình gia nhiệt lại đảm bảo rằng không khí khô không quá lạnh, ngăn ngừa sự ngưng tụ trong thiết bị hạ lưu. Bằng cách đưa không khí trở lại qua bộ trao đổi nhiệt, hệ thống cân bằng nhiệt độ, đảm bảo rằng không khí nén vẫn khô và phù hợp với nhiều ứng dụng công nghiệp khác nhau.
6. Mục đích chính của việc sử dụng hệ thống làm lạnh khí nén trong các ứng dụng công nghiệp là gì?
Mục tiêu chính của làm lạnh bằng khí nén là loại bỏ độ ẩm và chất gây ô nhiễm khỏi khí nén, cải thiện hiệu quả và ngăn ngừa hư hỏng thiết bị. Bằng cách đảm bảo không khí khô và sạch, các hệ thống này giúp duy trì hiệu suất tối ưu trong các ngành công nghiệp như sản xuất, ô tô và dược phẩm.
